Giá: Liên hệ

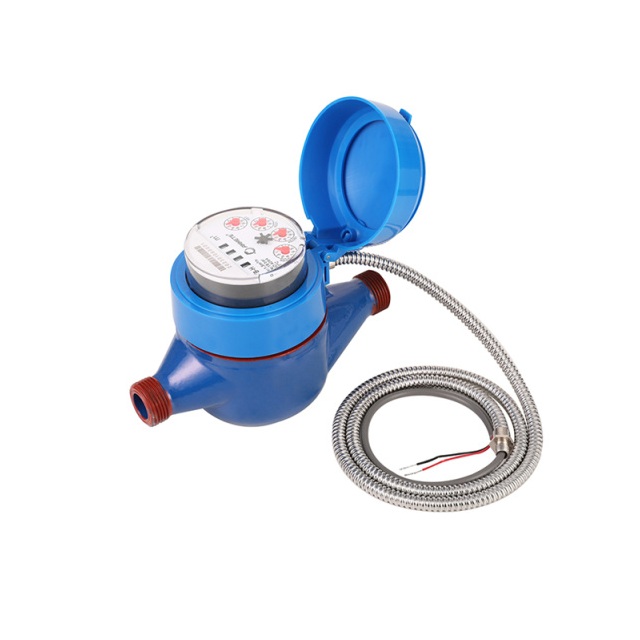

Một đồng hồ đo thông minh độ chính xác cao sử dụng cảm biến quang điện để đọc trực tiếp các chữ số trên bánh số, đảm bảo truyền dữ liệu không sai số cho hệ thống quản lý từ xa.
Đặt hàng
Thông tin sản phẩm
Mô tả sản phẩm
Ứng dụng:
Đồng hồ đo thông minh độ chính xác cao sử dụng cảm biến quang điện để đọc trực tiếp các chữ số trên bánh số, đảm bảo truyền dữ liệu không sai số cho hệ thống quản lý từ xa.
Tính năng chính:
• Đọc trực tiếp: Đọc trực tiếp các chữ số trên bánh số với sai số tích lũy bằng 0.
• Không cần nguồn điện: Chỉ tiêu thụ năng lượng trong thời điểm đọc dữ liệu từ xa.
• Cảm biến chính xác: Công nghệ quang điện tiên tiến đảm bảo độ tin cậy dữ liệu cao.
• Chống nhiễu: Không bị ảnh hưởng bởi từ trường bên ngoài và rung động cơ học.
• Tuổi thọ cao: Đo không tiếp xúc giúp giảm hao mòn các bộ phận bên trong.
• Tích hợp thông minh: Kết nối dễ dàng với hệ thống M-Bus hoặc RS-485.
• Bảo vệ IP68: Thiết kế kín hoàn toàn, hoạt động ổn định trong môi trường ẩm ướt.
• Thanh toán tức thời: Cung cấp dữ liệu theo thời gian thực cho quản lý nước chính xác và hiệu quả.
Thông số kỹ thuật:
• Vật liệu thân: Gang
• Độ chính xác: R80 / R100
• Kích thước: DN15-20-25
• Nước lạnh: 0℃ – 50℃ / Nước nóng: 0℃ – 90℃
• Áp suất nước: 1.0MPa / 1.6MPa
• △P ≤ 63
• Kiểu kết nối ren: G / BSP / NPT
• Truyền dữ liệu: M-Bus / RS485
Lắp đặt:
• Lắp đặt theo phương ngang với mặt đồng hồ hướng lên trên để đảm bảo độ chính xác khi cảm biến và đọc số.
• Giữ dây truyền thông tránh xa đường điện áp cao để tránh nhiễu.
• Đảm bảo tất cả các mối nối dây được bọc kín bằng ống co nhiệt chống nước.
Bảng đấu dây:
|
Wire Table |
|
|
Red Wire |
+12V (Power Supply) |
|
Black Wire |
GND (Ground) |
|
Yellow Wire |
RS485 A |
|
Blue Wire |
RS485 B |
Communication:
|
Communication Settings |
|
|
Protocol |
Modbus-RTU |
|
Baud Rate |
9600 bps (Default) |
|
Date Format |
8 Data Bits No Parity 1 Stop Bit |
|
Slave ID |
The last two digits of the 8-digit serial number on the meter |
Address Table:
|
Register Address (Hex) |
Description |
Length |
Data Format |
|
0000H - 0001H |
Total Water Consumption |
4 Bytes |
32-bit Integer |
|
0015H (High Byte) |
Device Address (Slave ID) |
1 Byte |
1 - 247 |
|
0015H (Low Byte) |
Baud Rate Setting |
1 Byte |
01=9600 (Default) |
Độ chính xác:
• Từ lưu lượng tối thiểu (Q1) bao gồm đến lưu lượng chuyển tiếp (Q2) không bao gồm: ±5%
• Từ lưu lượng chuyển tiếp (Q2) bao gồm đến lưu lượng quá tải (Q4) không bao gồm: ±2%
• Đồng hồ nước nóng: ±3%
Dữ liệu kỹ thuật:
|
Model |
Unit |
AMT PEC-A |
AMT PEC-B |
AMT PEC-C |
|
|
Nominal Size |
mm(inch) |
15(1/2'') |
20(3/4'') |
25(1'') |
|
|
Overload Flow Rate (Q4) |
m3h |
3.125 |
5 |
7.875 |
|
|
Permanent Flow Rate (Q3) |
m3h |
2.5 |
4 |
6.3 |
|
|
R=80 |
Transitional Flow Rate (Q2) |
m3/h |
0.05 |
0.08 |
0.126 |
|
Minimum Flow Rate (Q1) |
m3/h |
0.0312 |
0.05 |
0.0787 |
|
|
R=100 |
Transitional Flow Rate (Q2) |
m3/h |
0.04 |
0.064 |
0.1 |
|
Minimum Flow Rate (Q1) |
m3/h |
0.025 |
0.04 |
0.063 |
|
|
Min. Reading |
m3 |
0.0001 |
0.0001 |
0.0001 |
|
|
Max. Reading |
m3 |
9999 |
9999 |
9999 |
|
|
Temperature class |
T °C |
T50/T90 |
|||
|
Water pressure classes |
MPa |
1.0/1.6 |
|||
|
Pressure-loss classes |
|
△P63 |
|||
|
Installation Positions |
|
HORIZONTAL |
|||
Kích thướt:
|
Model |
Nominal Size （mm) |
Size (inch) |
Length (mm) |
Width (mm) |
Height (mm) |
Connecting Thread D |
|
AMT PEC-A |
15 |
1/2″ |
165 |
85 |
120 |
G¾B |
|
AMT PEC-B |
20 |
3/4″ |
195 |
90 |
120 |
G1 B |
|
AMT PEC-C |
25 |
1″ |
225 |
90 |
120 |
G1¼B |
