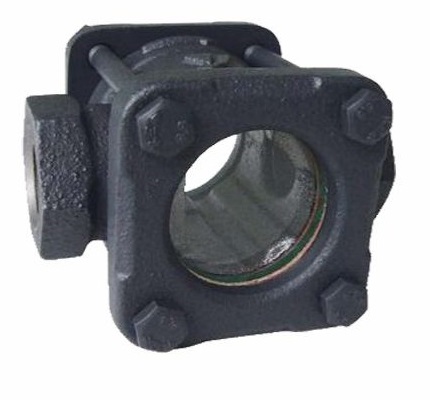

Kính quan sát dòng chảy SF-1S / 1F
Giá: Liên hệ
Mã sản phẩm: SF-1S / 1F
-
Dễ dàng kiểm tra dòng chảy thông qua lá van và thang đo.
-
Có thể lắp đặt theo phương ngang hoặc phương đứng.
–
+
Đặt hàng
Thông tin sản phẩm
Kính quan sát dòng chảy
SF-1S
-
Dễ dàng kiểm tra dòng chảy thông qua lá van và thang đo.
-
Có thể lắp đặt theo phương ngang hoặc phương đứng.
Thông số kỹ thuật
| Đặc tính | Kính quan sát dạng lá, gang cầu, kết nối ren |
|---|---|
| Loại | Kính quan sát dòng chảy dạng lá |
| Loại sản phẩm | Sight Glass dạng lá |
| Kích thước danh nghĩa | 15A (1/2") – 50A (2") |
| Ứng dụng | Nước lạnh, nước nóng, dầu |
| Kết nối đầu ống | Ren JIS Rc |
| Áp suất tối đa | 1,0 MPa |
| Nhiệt độ tối đa | 150°C |
| Sốc nhiệt tối đa | 100°C |
| Vật liệu thân | Gang cầu |
| Lá quan sát | Thép không gỉ |
Ghi chú
-
Có thể sử dụng tấm mica cho ứng dụng với nước ngưng hơi (SFM-1S.1F). Tuy nhiên, áp suất làm việc cho phép tối đa là 0,6 MPa.
-
Kính quan sát là bộ phận tiêu hao và cần được thay thế khi cần thiết.
Kích thước và trọng lượng
| Kích thước | Chiều dài L (mm) | Trọng lượng (kg) |
|---|---|---|
| 15A (1/2") | 80 | 0,7 |
| 20A (3/4") | 90 | 0,8 |
| 25A (1") | 115 | 1,4 |
| 32A (1 1/4") | 127 | 2,5 |
| 40A (1 1/2") | 140 | 2,8 |
| 50A (2") | 162 | 5,4 |
Về lưu lượng
Dữ liệu lựa chọn:
Bản vẽ kích thước
Bản vẽ kích thước
