Rupture Disc Reverse Dome Scored Type – Đĩa Nổ An Toàn Cho Hệ Thống Áp Suất Cao

Rupture Disc Reverse Dome Scored Type là thiết bị an toàn phi cơ khí được sử dụng để bảo vệ hệ thống áp suất khỏi tình trạng quá áp (Overpressure). Khi áp suất trong hệ thống vượt quá giới hạn Set Pressure được thiết lập, Rupture Disc sẽ phá vỡ theo cơ chế được thiết kế sẵn để nhanh chóng giải phóng áp suất dư.

Dòng Reverse Dome Scored Type Rupture Disc được phát triển chủ yếu cho các ứng dụng áp suất trung bình và cao, với khả năng làm việc ổn định trong các điều kiện áp suất ngược (Back Pressure), chân không (Vacuum) và dao động áp suất (Pulsation).

Sản phẩm có Operating Ratio lên đến 90%, nhiệt độ làm việc tối đa 593°C, không yêu cầu Vacuum Support và có nhiều lựa chọn vật liệu phù hợp với các môi trường công nghiệp khác nhau.

Rupture Disc Reverse Dome Scored Type là gì?

Rupture Disc hay còn gọi là đĩa nổ an toàn, đĩa phá áp hoặc Bursting Disc, là thiết bị bảo vệ áp suất không sử dụng cơ cấu cơ khí chuyển động.

Thiết bị được thiết kế để tạo ra một điểm phá áp chính xác. Khi áp suất trong hệ thống đạt đến giá trị Set Pressure, Rupture Disc sẽ hoạt động và tạo ra đường xả áp, giúp giảm áp suất trong hệ thống và bảo vệ thiết bị khỏi nguy cơ hư hỏng do quá áp.

Khác với một số loại Rupture Disc khác, dòng Reverse Dome Scored Type được thiết kế đặc biệt cho các ứng dụng áp suất trung bình và cao.

Thiết kế Reverse Dome Scored Type

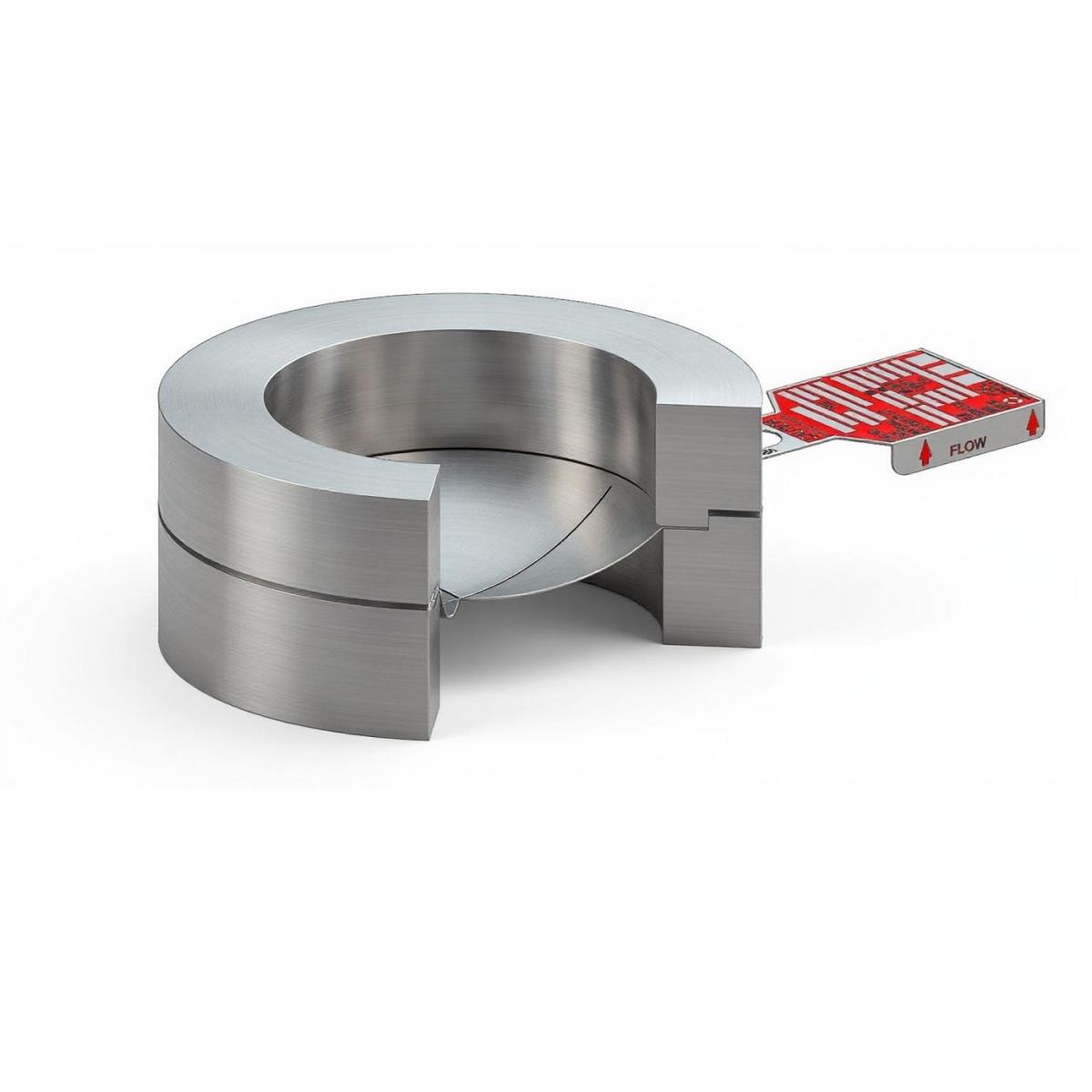

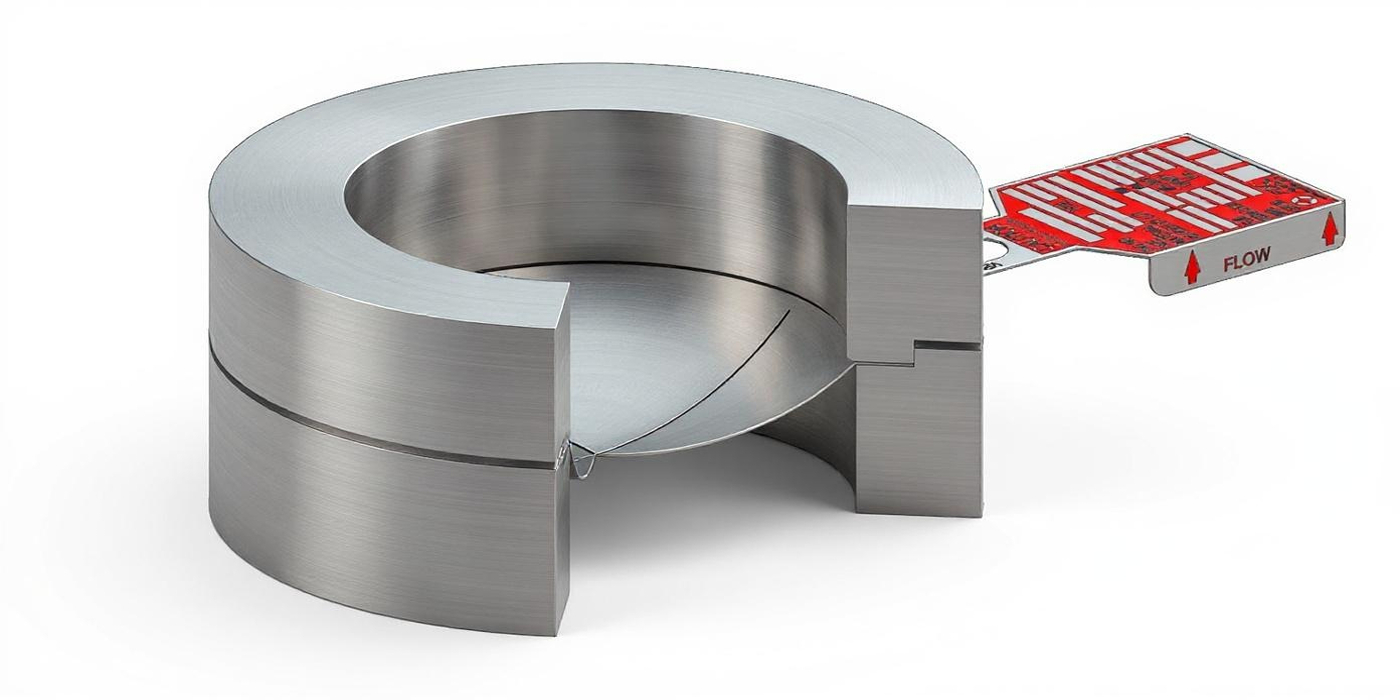

Rupture Disc sử dụng cấu trúc Reverse Dome Scored Type, trong đó phần dome được thiết kế theo hướng ngược và có một đường scored line được gia công chính xác trên bề mặt đĩa.

Khi áp suất đạt đến giá trị cài đặt, dome sẽ đảo chiều. Chuyển động này kích hoạt cơ cấu flip/tear theo góc, khiến đĩa bị xé theo đường scored line đã được gia công chính xác.

Cơ chế này giúp Rupture Disc tạo ra khả năng phá áp nhanh chóng, chính xác và ổn định.

Cơ chế Flip/Tear theo đường Scored Line

Một đặc điểm quan trọng của Reverse Dome Scored Type là cấu trúc:

Reverse Dome → Angle Activation → Flip/Tear → Precisely Processed Scored Line

Khi dome đảo chiều, lực tác động theo góc được truyền đến vùng scored line. Đĩa sẽ bị xé theo đường được thiết kế sẵn, tạo ra vùng mở để giải phóng áp suất.

Việc kiểm soát chính xác đường scored line giúp cải thiện độ chính xác và khả năng lặp lại của quá trình phá áp.

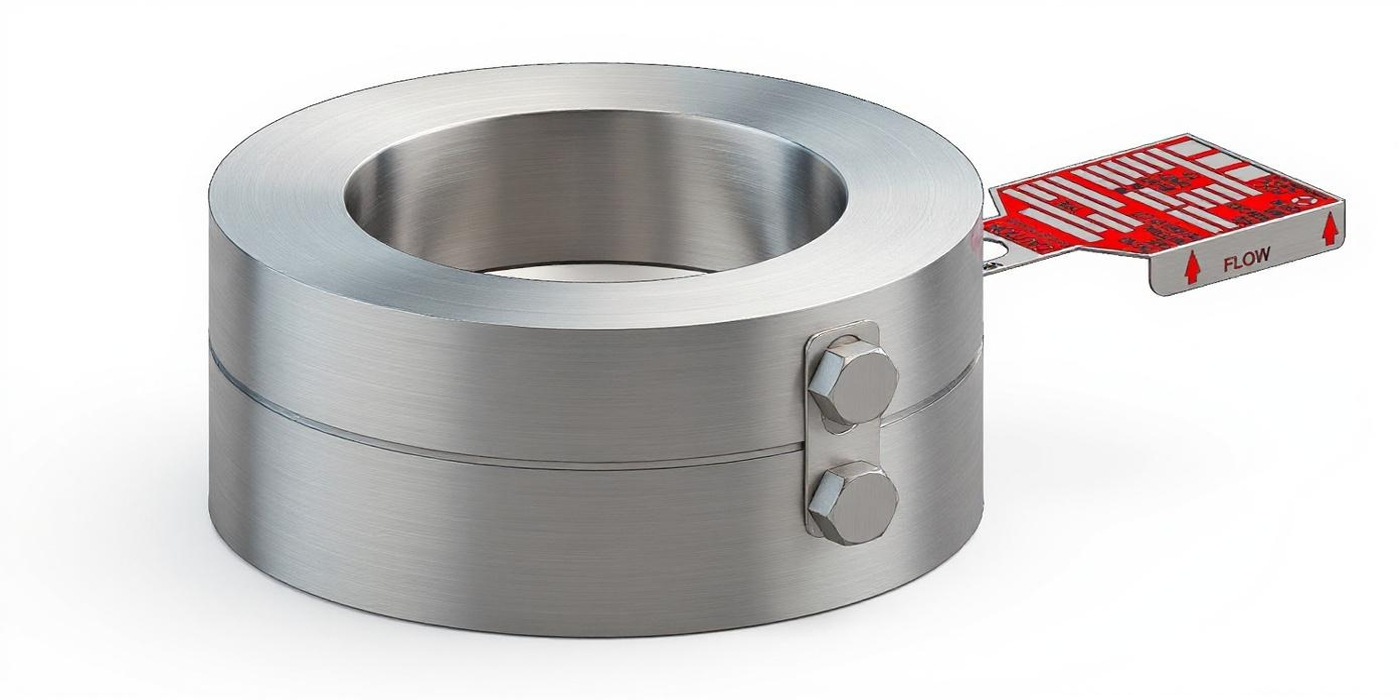

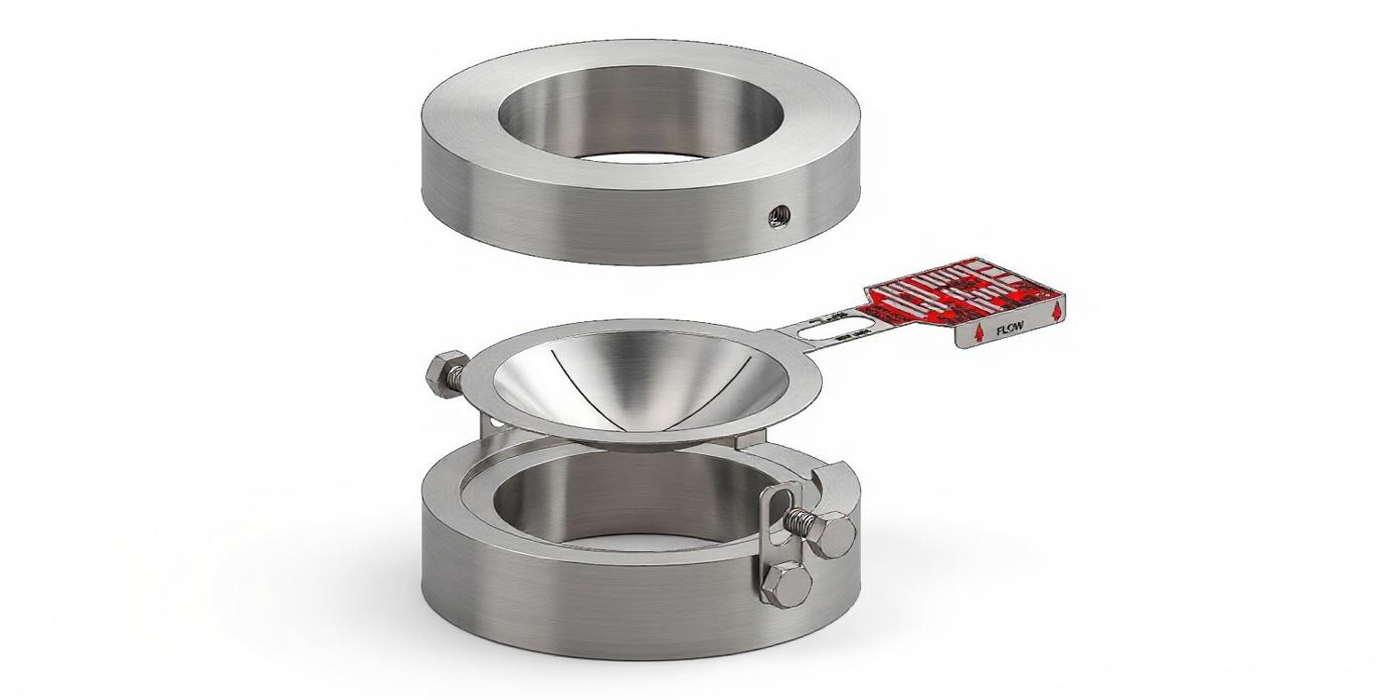

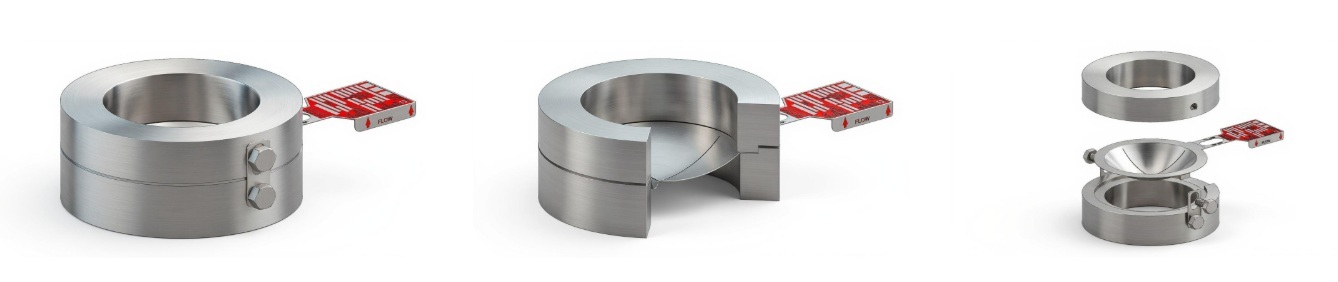

Lắp đặt trên Manufacture Standard Holder

Rupture Disc Reverse Dome Scored Type được thiết kế để lắp đặt trên Manufacture Standard Holder.

Holder giúp cố định Rupture Disc đúng vị trí và đảm bảo sản phẩm hoạt động theo đúng cơ chế thiết kế khi xảy ra tình trạng quá áp.

Việc sử dụng holder tiêu chuẩn cũng giúp:

• Định vị Rupture Disc chính xác.

• Thuận tiện cho quá trình lắp đặt.

• Dễ dàng thay thế khi cần thiết.

• Phù hợp với nhiều cấu hình hệ thống.

• Hỗ trợ kiểm soát điều kiện lắp đặt.

Cấu hình holder thực tế cần được lựa chọn phù hợp với kích thước, áp suất, tiêu chuẩn kết nối và yêu cầu của hệ thống.

Đặc điểm nổi bật của Rupture Disc Reverse Dome Scored Type

1. Phù hợp với hệ thống áp suất trung bình và cao

Dòng Reverse Dome Scored Type được chủ yếu sử dụng cho các ứng dụng áp suất trung bình và cao.

Với phạm vi Set Pressure từ 1.5 đến 150 kg/cm², sản phẩm đáp ứng nhiều yêu cầu bảo vệ áp suất trong các hệ thống công nghiệp.

Đây là lựa chọn phù hợp để xem xét cho:

• Bình chịu áp lực.

• Thiết bị công nghệ.

• Đường ống áp suất cao.

• Hệ thống khí và hơi.

• Thiết bị hóa chất.

• Hệ thống dầu khí.

• Các hệ thống công nghiệp có yêu cầu bảo vệ quá áp.





2. Độ an toàn cao và khả năng chống ăn mòn tốt

Rupture Disc được thiết kế nhằm cung cấp khả năng bảo vệ quá áp đáng tin cậy đồng thời có khả năng chống ăn mòn cao.

Sản phẩm có nhiều lựa chọn vật liệu:

• Stainless Steel – Inox.

• Hastelloy.

• Monel.

• Nickel – Niken.

• Titanium – Titan.

• Tantalum.

• Duplex Stainless Steel.

• Special Alloy – Hợp kim đặc biệt.

• Aluminum – Nhôm.

• Các vật liệu khác theo yêu cầu.

Việc lựa chọn vật liệu cần dựa trên môi chất, nhiệt độ, áp suất và đặc tính ăn mòn của môi trường làm việc.

3. Hoạt động tốt trong điều kiện Back Pressure, Vacuum và Pulsation

Rupture Disc Reverse Dome Scored Type có ưu điểm khi làm việc trong các điều kiện:

• Back Pressure – Áp suất ngược.

• Vacuum – Chân không.

• Pulsation – Dao động áp suất.

Đặc biệt, sản phẩm không yêu cầu Vacuum Support, giúp đơn giản hóa cấu hình và mở rộng phạm vi ứng dụng trong các hệ thống có điều kiện vận hành phức tạp.

4. Dải nhiệt độ làm việc rộng

Rupture Disc có thể làm việc trong điều kiện nhiệt độ cao với:

Maximum Temperature: 593°C

Đặc tính này giúp sản phẩm phù hợp với nhiều ứng dụng công nghiệp sử dụng hơi nước, hơi công nghệ, khí nóng và các quá trình nhiệt độ cao.

5. Operating Ratio lên đến 90%

Maximum Operating Ratio: 90%

Tỷ lệ vận hành cao cho phép hệ thống hoạt động gần với áp suất cài đặt mà vẫn duy trì đặc tính bảo vệ áp suất theo thiết kế.

Khi lựa chọn sản phẩm, Operating Ratio cần được xem xét cùng với áp suất vận hành, Set Pressure, nhiệt độ và điều kiện công nghệ thực tế.

6. Không yêu cầu Vacuum Support

Theo thông số kỹ thuật, Rupture Disc có:

Vacuum Support Required: No

Điều này giúp sản phẩm có thể được sử dụng trong những hệ thống có điều kiện chân không mà không cần bổ sung cấu trúc Vacuum Support riêng.

7. Không phát sinh tia lửa

Sản phẩm có thông số:

Spark: No

Đây là đặc tính có lợi trong những ứng dụng công nghiệp yêu cầu kiểm soát nguy cơ phát sinh tia lửa.

Việc lựa chọn vật liệu và cấu hình Rupture Disc cần được thực hiện dựa trên môi chất và điều kiện vận hành thực tế của hệ thống.

8. Không tạo mảnh vỡ

Thông số kỹ thuật của sản phẩm:

Fragment: No

Thiết kế không tạo mảnh vỡ giúp hạn chế nguy cơ các mảnh của Rupture Disc ảnh hưởng đến hệ thống sau khi thiết bị hoạt động.

Thông số kỹ thuật Rupture Disc

Các thông số kỹ thuật khác có thể được cung cấp theo yêu cầu.

Set Pressure và kích thước sản phẩm

Rupture Disc Reverse Dome Scored Type có phạm vi Set Pressure từ 1.5 đến 150 kg/cm².

Sản phẩm có kích thước từ:

1/2" đến 24" (15A đến 600A)

Phạm vi áp suất và kích thước này giúp Rupture Disc đáp ứng nhiều yêu cầu bảo vệ quá áp trong hệ thống công nghiệp.

Khi lựa chọn sản phẩm, cần xem xét đầy đủ:

• Set Pressure.

• Operating Pressure.

• Design Pressure.

• Operating Temperature.

• Loại môi chất.

• Kích thước đường ống.

• Kích thước thiết bị.

• Back Pressure.

• Điều kiện Vacuum.

• Điều kiện Pulsation.

• Vật liệu.

• Lưu lượng xả áp yêu cầu.

Rupture Disc sử dụng cho những môi chất nào?

Rupture Disc Reverse Dome Scored Type có thể sử dụng cho:

Khí – Gas

Phù hợp với các hệ thống khí công nghiệp và thiết bị xử lý khí yêu cầu bảo vệ khỏi tình trạng quá áp.

Hơi – Vapor

Có thể sử dụng trong các hệ thống hơi và hơi công nghệ, đặc biệt trong những ứng dụng có nhiệt độ cao.

Hơi nước – Steam

Với nhiệt độ tối đa lên đến 593°C, sản phẩm có thể được xem xét cho các hệ thống hơi nước và hệ thống nhiệt phù hợp với thông số kỹ thuật.

Chất lỏng – Liquid

Có thể sử dụng trong các hệ thống chất lỏng yêu cầu giải pháp bảo vệ áp suất.

Ứng dụng của Rupture Disc Reverse Dome Scored Type

Ngành dầu khí – Oil & Gas

Sử dụng để bảo vệ các thiết bị chịu áp, đường ống, bồn chứa và thiết bị công nghệ trong ngành dầu khí.

Ngành hóa chất – Chemical Industry

Các lựa chọn vật liệu như Hastelloy, Monel, Titanium, Tantalum và Special Alloy giúp sản phẩm phù hợp với nhiều môi trường hóa chất khác nhau.

Ngành hóa dầu – Petrochemical

Phù hợp để xem xét cho các hệ thống áp suất trung bình và cao trong nhà máy hóa dầu và các hệ thống xử lý hydrocarbon.

Hệ thống hơi và nồi hơi

Sản phẩm có khả năng chịu nhiệt cao, phù hợp với các ứng dụng bảo vệ áp suất trong hệ thống hơi, thiết bị nhiệt và các quy trình công nghệ.

Bình chịu áp lực – Pressure Vessel

Rupture Disc có thể được sử dụng như một thiết bị bảo vệ quá áp cho các loại bình chịu áp lực và thiết bị công nghệ.

Đường ống công nghiệp

Có thể được ứng dụng trong các hệ thống đường ống vận chuyển khí, hơi và chất lỏng có yêu cầu bảo vệ áp suất.

Ưu điểm của Reverse Dome Scored Type Rupture Disc

Reverse Dome Scored Type mang lại nhiều ưu điểm quan trọng:

Phù hợp áp suất trung bình và cao → Độ an toàn cao → Chống ăn mòn tốt → Hoạt động tốt với Back Pressure → Phù hợp điều kiện Vacuum → Chịu được Pulsation → Không cần Vacuum Support → Nhiệt độ tối đa 593°C → Operating Ratio lên đến 90% → Cơ chế phá áp chính xác.

Thiết kế flip/tear theo scored line được gia công chính xác giúp sản phẩm có khả năng phá áp theo cơ chế được kiểm soát và góp phần nâng cao độ tin cậy của hệ thống bảo vệ áp suất.

Hướng dẫn lựa chọn Rupture Disc

Để lựa chọn đúng Rupture Disc cho hệ thống, cần xác định các thông số sau:

1. Set Pressure – Áp suất cài đặt.

2. Operating Pressure – Áp suất vận hành.

3. Design Pressure – Áp suất thiết kế.

4. Operating Temperature – Nhiệt độ vận hành.

5. Process Medium – Môi chất.

6. Required Relief Capacity – Lưu lượng xả áp yêu cầu.

7. Pipe/Equipment Size – Kích thước đường ống/thiết bị.

8. Flange Standard – Tiêu chuẩn mặt bích.

9. Back Pressure – Áp suất ngược.

10. Vacuum Conditions – Điều kiện chân không.

11. Pulsation Conditions – Điều kiện dao động áp suất.

12. Material – Vật liệu.

13. Holder Type – Loại holder.

Việc xác định chính xác các thông số trên giúp lựa chọn Rupture Disc phù hợp với điều kiện vận hành và yêu cầu bảo vệ của hệ thống.

Mua Rupture Disc Reverse Dome Scored Type tại Việt Nam

Rupture Disc Reverse Dome Scored Type là giải pháp bảo vệ quá áp dành cho các hệ thống áp suất trung bình và cao, đặc biệt phù hợp với những ứng dụng yêu cầu khả năng phá áp chính xác và độ tin cậy cao.

Với Set Pressure từ 1.5 đến 150 kg/cm², kích thước 1/2" đến 24" (15A đến 600A), nhiệt độ tối đa 593°C, Operating Ratio lên đến 90% và không yêu cầu Vacuum Support, sản phẩm đáp ứng nhiều yêu cầu bảo vệ áp suất trong công nghiệp.

Thiết kế Reverse Dome Scored Type với cơ chế angle-activated flip/tear theo đường scored line được gia công chính xác giúp kiểm soát quá trình phá áp và mang lại khả năng hoạt động đáng tin cậy.

Thế Giới Van – TheGioiVan.net cung cấp các giải pháp Rupture Disc, đĩa nổ an toàn và thiết bị bảo vệ quá áp công nghiệp cho các ngành dầu khí, hóa chất, hóa dầu, hơi nước, nồi hơi, bình chịu áp lực, đường ống công nghiệp và các hệ thống công nghệ áp suất cao.

Nếu bạn đang tìm kiếm Rupture Disc Reverse Dome Scored Type, đĩa nổ áp suất cao, đĩa phá áp, Safety Rupture Disc hoặc Bursting Disc, vui lòng cung cấp môi chất, áp suất vận hành, Set Pressure, nhiệt độ, kích thước đường ống/thiết bị và tiêu chuẩn mặt bích để lựa chọn sản phẩm phù hợp.
