Van Báo Cháy (Alarm Valve) Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động & Cách Lắp Đặt

Van báo cháy (Alarm Valve) là thiết bị quan trọng trong hệ thống phòng cháy chữa cháy (PCCC), có chức năng phát hiện dòng nước chữa cháy và kích hoạt tín hiệu cảnh báo khi xảy ra hỏa hoạn. Đây là một trong những thiết bị không thể thiếu trong hệ thống sprinkler tự động tại nhà máy, tòa nhà, chung cư, trung tâm thương mại và nhiều công trình công nghiệp hiện nay.

Trong bài viết này, hãy cùng tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, phân loại, ứng dụng và cách lắp đặt van báo cháy đúng kỹ thuật.

Van Báo Cháy Là Gì?

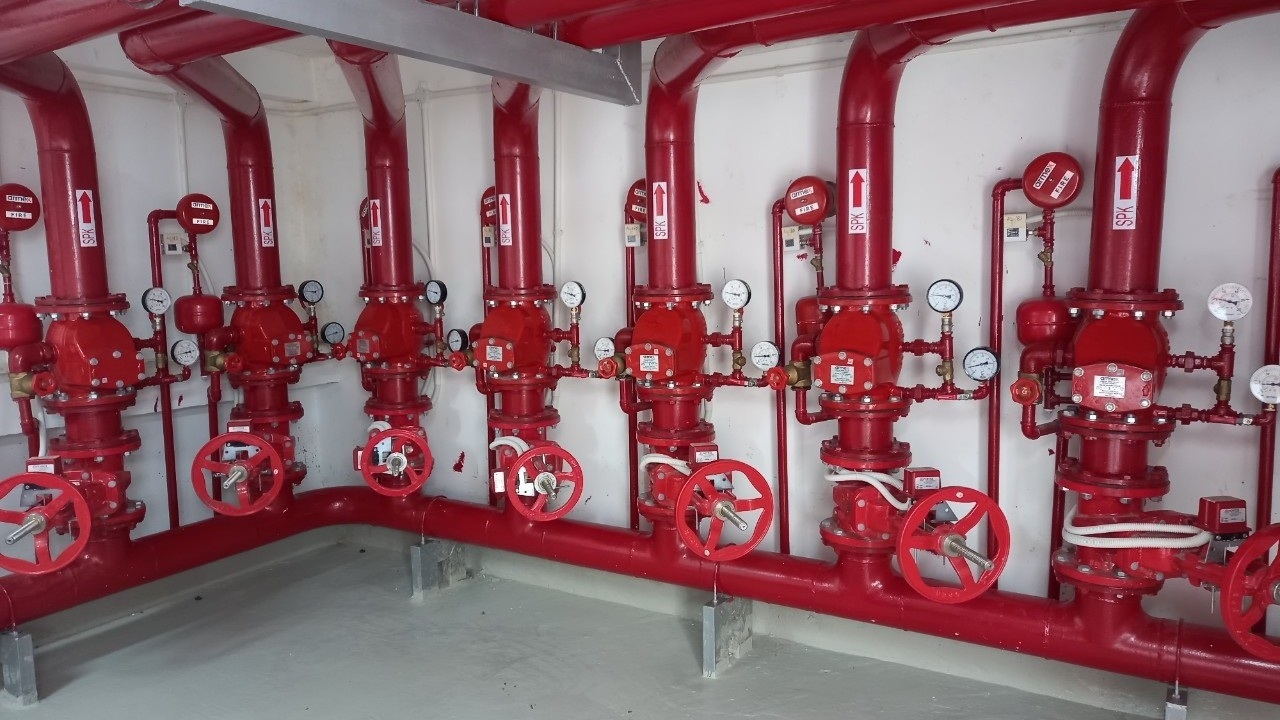

Van báo cháy hay còn gọi là Alarm Valve là loại van một chiều chuyên dùng trong hệ thống chữa cháy sprinkler. Thiết bị có nhiệm vụ phát tín hiệu cảnh báo khi nước bắt đầu lưu thông trong hệ thống do đầu phun sprinkler kích hoạt bởi nhiệt độ cao.

Khi xảy ra cháy, nước đi qua van báo cháy sẽ kích hoạt chuông nước hoặc công tắc áp suất để gửi tín hiệu báo động đến trung tâm điều khiển và cảnh báo cho mọi người trong khu vực.

Vai trò của van báo cháy

• Phát hiện dòng nước chữa cháy
• Kích hoạt chuông báo động
• Gửi tín hiệu về trung tâm PCCC
• Ngăn hiện tượng chảy ngược
• Bảo vệ hệ thống đường ống và máy bơm

Van báo cháy thường được sơn màu đỏ đặc trưng của ngành PCCC nhằm dễ dàng nhận biết trong hệ thống.

---

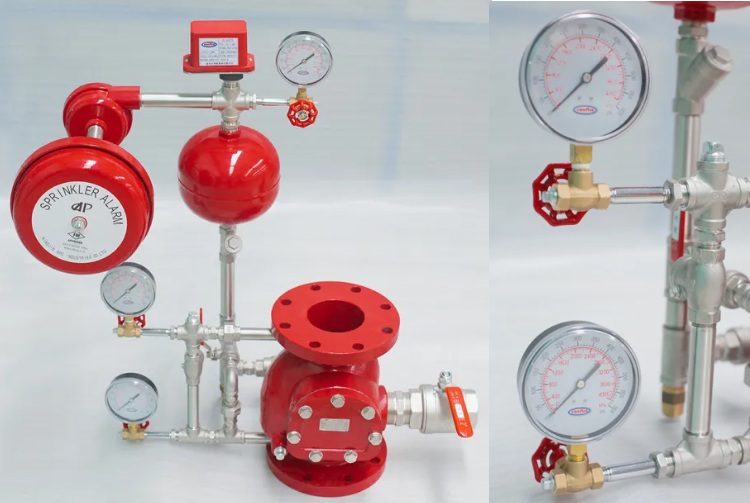

Cấu Tạo Van Báo Cháy (Alarm Valve)

Mặc dù có nhiều thương hiệu và kiểu thiết kế khác nhau, nhưng nhìn chung van báo cháy được cấu tạo từ các bộ phận chính sau:

---

1. Thân Van

Thân van là phần bao bọc và bảo vệ toàn bộ cơ cấu bên trong.

Vật liệu chế tạo phổ biến:

• Gang cầu
• Gang dẻo
• Thép
• Inox
• Đồng

Đặc điểm:

• Chịu áp lực cao
• Chống ăn mòn
• Kết nối mặt bích chắc chắn
• Sơn phủ Epoxy màu đỏ chống gỉ

---

2. Đồng Hồ Đo Áp Suất

Đồng hồ áp suất giúp giám sát áp lực trong hệ thống chữa cháy.

Chức năng:

• Theo dõi áp suất đường ống
• Phát hiện tình trạng quá áp
• Hỗ trợ kiểm tra hệ thống

---

3. Chuông Nước (Water Motor Gong)

Đây là bộ phận phát tín hiệu cảnh báo cơ học bằng âm thanh.

Khi có dòng nước:

• Chuông nước quay và phát ra tiếng kêu lớn
• Cảnh báo cho người trong khu vực có cháy xảy ra

---

4. Công Tắc Áp Suất (Pressure Switch)

Công tắc áp suất có nhiệm vụ gửi tín hiệu điện về tủ điều khiển trung tâm.

Chức năng:

• Báo trạng thái ON/OFF
• Kết nối hệ thống báo cháy tự động
• Hỗ trợ giám sát từ xa

---

5. Cánh Van Một Chiều

Van báo cháy hoạt động như van một chiều.

Chức năng:

• Cho phép nước chảy theo một hướng
• Ngăn dòng chảy ngược
• Bảo vệ máy bơm chữa cháy

---

Nguyên Lý Hoạt Động Của Van Báo Cháy

Van báo cháy hoạt động hoàn toàn tự động dựa trên áp lực dòng chảy trong hệ thống sprinkler.

---

Trạng Thái Bình Thường

Khi chưa có cháy:

• Van ở trạng thái đóng
• Không có dòng nước lưu thông
• Áp suất hệ thống ổn định
• Chuông báo không hoạt động

---

Khi Xảy Ra Cháy

Quá trình hoạt động diễn ra như sau:

Bước 1: Đầu phun sprinkler kích hoạt

Nhiệt độ tăng cao làm vỡ bóng thủy tinh của đầu phun chữa cháy.

Bước 2: Máy bơm chữa cháy hoạt động

Nước được bơm vào hệ thống sprinkler.

Bước 3: Van báo cháy mở

Áp lực dòng nước đẩy cánh van mở ra.

Bước 4: Kích hoạt báo động

Dòng nước đi qua:

• Chuông nước phát âm thanh cảnh báo
• Công tắc áp suất gửi tín hiệu về trung tâm

Bước 5: Hệ thống trở về trạng thái bình thường

Sau khi ngắt nước:

• Van tự động đóng lại
• Chuông báo ngừng hoạt động
• Áp suất ổn định trở lại

---

Thông Số Kỹ Thuật Van Báo Cháy

Dưới đây là thông số kỹ thuật phổ biến của van báo cháy:

---

Phân Loại Van Báo Cháy

1. Van Báo Cháy Dạng Ướt (Wet Alarm Valve)

Đây là loại phổ biến nhất hiện nay.

Đặc điểm:

• Hệ thống luôn chứa nước
• Phản ứng nhanh
• Phù hợp môi trường nhiệt độ bình thường

Ứng dụng:

• Chung cư
• Nhà máy
• Trung tâm thương mại
• Tòa nhà văn phòng

---

2. Van Báo Cháy Dạng Khô (Dry Alarm Valve)

Loại van này sử dụng khí nén hoặc nitơ trong hệ thống.

Đặc điểm:

• Chống đóng băng
• Dùng cho môi trường nhiệt độ thấp
• Hạn chế hư hỏng đường ống

Ứng dụng:

• Kho lạnh
• Bãi đỗ xe ngoài trời
• Nhà kho nhiệt độ thấp

---

Phân Loại Theo Kiểu Lắp Đặt

Van báo cháy lắp đứng

• Dùng cho đường ống đứng
• Tiết kiệm diện tích

Van báo cháy lắp ngang

• Dùng cho đường ống ngang
• Dễ bảo trì và vận hành

---

Ưu Điểm Của Van Báo Cháy

Van báo cháy được sử dụng rộng rãi nhờ nhiều ưu điểm nổi bật như:

• Hoạt động hoàn toàn tự động
• Phản ứng nhanh khi có cháy
• Báo động chính xác
• Ngăn chặn dòng chảy ngược
• Độ bền cao
• Chống ăn mòn tốt
• Tiết kiệm chi phí vận hành
• Tuổi thọ sử dụng lâu dài
• Đạt tiêu chuẩn UL/FM quốc tế
• Dễ dàng lắp đặt và bảo trì

---

Ứng Dụng Van Báo Cháy

Van báo cháy được lắp đặt trong nhiều hệ thống PCCC như:

Công nghiệp

• Nhà máy sản xuất
• Khu công nghiệp
• Nhà máy hóa chất
• Nhà máy điện

Dân dụng

• Chung cư
• Tòa nhà cao tầng
• Khu dân cư

Công trình công cộng

• Trường học
• Bệnh viện
• Trung tâm thương mại
• Rạp chiếu phim
• Sân bay

Kho hàng

• Kho chứa hàng hóa dễ cháy
• Kho giấy
• Kho nhựa
• Kho hóa chất

---

Hướng Dẫn Lắp Đặt Van Báo Cháy

Chuẩn Bị Trước Khi Lắp Đặt

• Chọn đúng kích thước van
• Kiểm tra tiêu chuẩn kết nối
• Chuẩn bị phụ kiện lắp đặt
• Làm sạch đường ống
• Kiểm tra tình trạng van

---

Các Bước Lắp Đặt

Bước 1: Lắp van đúng chiều dòng chảy

Lắp theo mũi tên chỉ hướng trên thân van.

Bước 2: Kết nối phụ kiện

Lắp theo thứ tự:

• Van báo cháy
• Đồng hồ áp suất
• Công tắc áp suất
• Chuông nước

Bước 3: Siết chặt mặt bích

Đảm bảo không rò rỉ nước.

Bước 4: Kiểm tra vận hành

• Xả thử hệ thống
• Kiểm tra chuông báo
• Kiểm tra tín hiệu áp suất
• Kiểm tra rò rỉ

---

Lưu Ý Khi Sử Dụng Van Báo Cháy

Để đảm bảo hệ thống hoạt động ổn định, cần lưu ý:

• Kiểm tra chuông báo định kỳ
• Vệ sinh đường ống thường xuyên
• Kiểm tra công tắc áp suất
• Kiểm tra đồng hồ áp suất
• Thay thế gioăng khi hư hỏng
• Không để van hoạt động quá áp
• Bảo trì định kỳ theo tiêu chuẩn PCCC

---

Kết Luận

Van báo cháy (Alarm Valve) là thiết bị quan trọng trong hệ thống chữa cháy sprinkler tự động. Với khả năng phát hiện dòng nước và kích hoạt báo động nhanh chóng, van giúp giảm thiểu thiệt hại do cháy nổ và nâng cao mức độ an toàn cho công trình.

Việc lựa chọn đúng loại van, lắp đặt chuẩn kỹ thuật và bảo trì định kỳ sẽ giúp hệ thống PCCC hoạt động ổn định, hiệu quả và bền bỉ lâu dài.
