Van Xả Tràn (Deluge Valve) Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động & Cách Lắp Đặt Chuẩn

Van xả tràn (Deluge Valve) là thiết bị quan trọng trong hệ thống phòng cháy chữa cháy tự động, được sử dụng để cấp nước hoặc foam đồng loạt đến toàn bộ đầu phun khi phát hiện cháy. Nhờ khả năng phản ứng cực nhanh, van xả tràn được ứng dụng rộng rãi tại nhà máy hóa chất, kho xăng dầu, hầm xe, nhà kho dễ cháy và nhiều hệ thống chữa cháy công nghiệp hiện nay.

Trong bài viết này, hãy cùng tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, cách lắp đặt, vận hành và bảo trì van xả tràn đúng kỹ thuật.

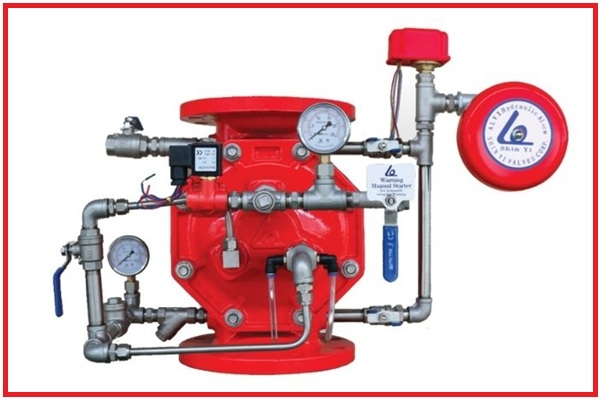

Van Xả Tràn (Deluge Valve) Là Gì?

Van xả tràn hay còn gọi là Deluge Valve là loại van chuyên dùng trong hệ thống chữa cháy deluge system (hệ thống phun tràn). Van có nhiệm vụ kiểm soát dòng nước hoặc chất chữa cháy đi vào hệ thống đầu phun hở khi có tín hiệu báo cháy.

Khác với hệ thống sprinkler thông thường chỉ kích hoạt từng đầu phun riêng lẻ khi nhiệt độ tăng cao, hệ thống van xả tràn sẽ cấp nước đồng loạt đến toàn bộ đầu phun ngay khi nhận tín hiệu từ đầu báo nhiệt hoặc đầu báo khói.

Đặc điểm nổi bật của van xả tràn

• Phản ứng nhanh khi xảy ra cháy
• Phun nước đồng loạt trên diện rộng
• Phù hợp cho khu vực nguy cơ cháy nổ cao
• Tích hợp với hệ thống báo cháy tự động
• Có thể sử dụng cho nước hoặc foam chữa cháy

Ứng dụng phổ biến

Van xả tràn thường được sử dụng tại:

• Nhà máy hóa chất
• Kho chứa xăng dầu
• Nhà máy công nghiệp
• Hầm giữ xe
• Kho hàng dễ cháy
• Hệ thống foam chữa cháy
• Xưởng bảo trì máy bay
• Nhà ga, sân bay, cảng biển

Cấu Tạo Van Xả Tràn (Deluge Valve)

Van xả tràn được thiết kế với nhiều bộ phận phối hợp chặt chẽ nhằm đảm bảo khả năng đóng mở chính xác và nhanh chóng khi có sự cố cháy.

1. Thân Van (Valve Body)

Thân van là phần chịu áp lực chính của hệ thống.

Vật liệu chế tạo phổ biến:

• Gang cầu
• Gang dẻo
• Thép hợp kim
• Đồng

Chức năng:

• Kết nối hệ thống đường ống
• Chứa cơ cấu đóng mở bên trong
• Chịu áp lực cao và chống ăn mòn

2. Màng Van / Cửa Van (Diaphragm hoặc Clapper)

Đây là bộ phận quyết định trạng thái đóng hoặc mở của van.

Khi hệ thống bình thường:

• Áp suất trong buồng điều khiển ép chặt màng van
• Nước không thể đi qua van

Khi có cháy:

• Áp suất buồng điều khiển giảm
• Màng van mở ra
• Nước tràn vào hệ thống đầu phun

3. Buồng Điều Khiển (Control Chamber)

Buồng điều khiển giúp giữ van ở trạng thái đóng nhờ áp suất nước hoặc khí nén.

Khi hệ thống báo cháy kích hoạt:

• Van điện từ mở
• Áp suất buồng điều khiển bị xả
• Van chính mở hoàn toàn

4. Van Điện Từ (Solenoid Valve)

Van điện từ là thiết bị trung gian kết nối với hệ thống báo cháy.

Chức năng:

• Nhận tín hiệu từ tủ báo cháy
• Xả áp buồng điều khiển
• Kích hoạt van xả tràn hoạt động

Điện áp phổ biến:

• 24VDC
• 220VAC

5. Các Phụ Kiện Kèm Theo

Một hệ thống van xả tràn hoàn chỉnh thường bao gồm:

• Đồng hồ áp suất
• Van thử nghiệm
• Van xả khí
• Công tắc áp suất
• Van khóa tay
• Bộ lọc rác
• Đường ống điều khiển

Nguyên Lý Hoạt Động Của Van Xả Tràn

Van xả tràn hoạt động dựa trên nguyên lý kiểm soát áp suất trong buồng điều khiển.

Trạng Thái Bình Thường

Ở trạng thái chưa có cháy:

• Buồng điều khiển duy trì áp suất ổn định
• Màng van bị ép kín
• Nước không đi vào hệ thống đầu phun

Mặc dù đầu phun luôn ở trạng thái mở nhưng nước vẫn không chảy ra do van chính đang đóng.

Khi Xảy Ra Cháy

Quá trình hoạt động diễn ra theo các bước:

Bước 1: Hệ thống phát hiện cháy

Đầu báo nhiệt hoặc báo khói gửi tín hiệu về tủ điều khiển trung tâm.

Bước 2: Van điện từ mở

Van điện từ xả áp khỏi buồng điều khiển.

Bước 3: Van chính mở

Áp lực nước đẩy màng van lên, cho phép nước đi qua.

Bước 4: Phun chữa cháy đồng loạt

Nước hoặc foam được cấp đồng thời đến tất cả đầu phun hở.

Các Loại Van Xả Tràn Phổ Biến

1. Van Xả Tràn Điều Khiển Điện

• Hoạt động bằng tín hiệu điện
• Tích hợp hệ thống báo cháy tự động
• Phản ứng nhanh
• Được sử dụng phổ biến nhất

2. Van Xả Tràn Điều Khiển Khí Nén

• Hoạt động bằng áp lực khí hoặc nước
• Phù hợp môi trường chống cháy nổ
• Không phụ thuộc nguồn điện

3. Van Xả Tràn Kết Hợp

• Có thể vận hành tự động hoặc bằng tay
• Đảm bảo an toàn khi mất điện
• Độ tin cậy cao

Các Thương Hiệu Van Xả Tràn Phổ Biến

Hiện nay trên thị trường có nhiều thương hiệu van xả tràn đạt tiêu chuẩn UL/FM quốc tế như:

• Viking
• Tyco
• Bermad
• TWS
• ZSF
• SKUM

Mỗi thương hiệu có ưu điểm riêng về cấu tạo, khả năng vận hành và mức giá.

Ứng Dụng Van Xả Tràn Trong Thực Tế

Nhà máy hóa chất

Phun nước hoặc foam đồng loạt nhằm hạn chế cháy lan cực nhanh.

Kho xăng dầu

Kết hợp hệ thống foam chữa cháy để tăng hiệu quả dập lửa.

Hầm để xe

Kiểm soát cháy nhanh trong không gian kín.

Nhà kho dễ cháy

Bảo vệ kho giấy, nhựa, gỗ, vải và vật liệu dễ bắt lửa.

Xưởng bảo trì máy bay

Tạo lớp foam phủ rộng giúp bảo vệ thiết bị và phương tiện giá trị cao.

Van Xả Tràn Được Lắp Ở Đâu?

Van xả tràn thường được lắp:

• Trong phòng kỹ thuật PCCC
• Trạm bơm chữa cháy
• Phòng van trung tâm
• Gần khu vực nguy hiểm cháy nổ
• Đầu vào hệ thống sprinkler hở

Hướng Dẫn Lắp Đặt Van Xả Tràn Đúng Kỹ Thuật

Bước 1: Kiểm tra thiết bị

• Kiểm tra thân van
• Kiểm tra phụ kiện
• Kiểm tra áp suất hệ thống

Bước 2: Kết nối đường ống

• Đấu nối inlet và outlet đúng chiều
• Siết bulong đều lực
• Kiểm tra ron kín

Bước 3: Lắp phụ kiện điều khiển

Bao gồm:

• Van điện từ
• Đồng hồ áp
• Công tắc áp suất
• Van test
• Van xả khí

Bước 4: Kết nối hệ thống điện

• Đấu dây từ tủ báo cháy
• Kiểm tra nguồn điện
• Kiểm tra tín hiệu điều khiển

Bước 5: Test vận hành

• Xả thử hệ thống
• Kiểm tra khả năng mở van
• Kiểm tra rò rỉ
• Reset hệ thống

Hướng Dẫn Vận Hành Van Xả Tràn

Khi hệ thống ở chế độ chờ

• Van đóng
• Buồng điều khiển có áp
• Hệ thống sẵn sàng chữa cháy

Khi có cháy

• Hệ thống báo cháy kích hoạt
• Van mở hoàn toàn
• Nước phun đồng loạt

Sau chữa cháy

• Xả nước
• Reset van
• Nạp lại áp suất
• Kiểm tra toàn bộ hệ thống

Bảo Trì Van Xả Tràn Định Kỳ

Việc bảo trì định kỳ giúp hệ thống luôn hoạt động ổn định và an toàn.

Tần suất bảo trì đề xuất

Nội Dung Bảo Trì

Kiểm tra bên ngoài

• Rò rỉ nước
• Ăn mòn thân van
• Đồng hồ áp suất
• Van điện từ

Xả thử hệ thống

• Kiểm tra khả năng mở van
• Kiểm tra đầu phun
• Kiểm tra áp suất

Bảo dưỡng chi tiết

• Vệ sinh màng van
• Thay ron
• Làm sạch lọc rác
• Kiểm tra coil điện từ

Lưu Ý Khi Sử Dụng Van Xả Tràn

• Lắp đúng chiều dòng chảy
• Không để dị vật vào buồng điều khiển
• Kiểm tra định kỳ theo NFPA 25
• Đảm bảo nguồn điện ổn định
• Không lắp nơi ngập nước hoặc ngoài trời không che chắn

Kết Luận

Van xả tràn (Deluge Valve) là thiết bị cực kỳ quan trọng trong hệ thống chữa cháy tự động tại các khu vực có nguy cơ cháy nổ cao. Với khả năng phun nước hoặc foam đồng loạt, van giúp kiểm soát đám cháy nhanh chóng, giảm thiểu thiệt hại cho con người và tài sản.

Việc lựa chọn đúng loại van, lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ giúp hệ thống PCCC vận hành hiệu quả, an toàn và bền bỉ lâu dài.
